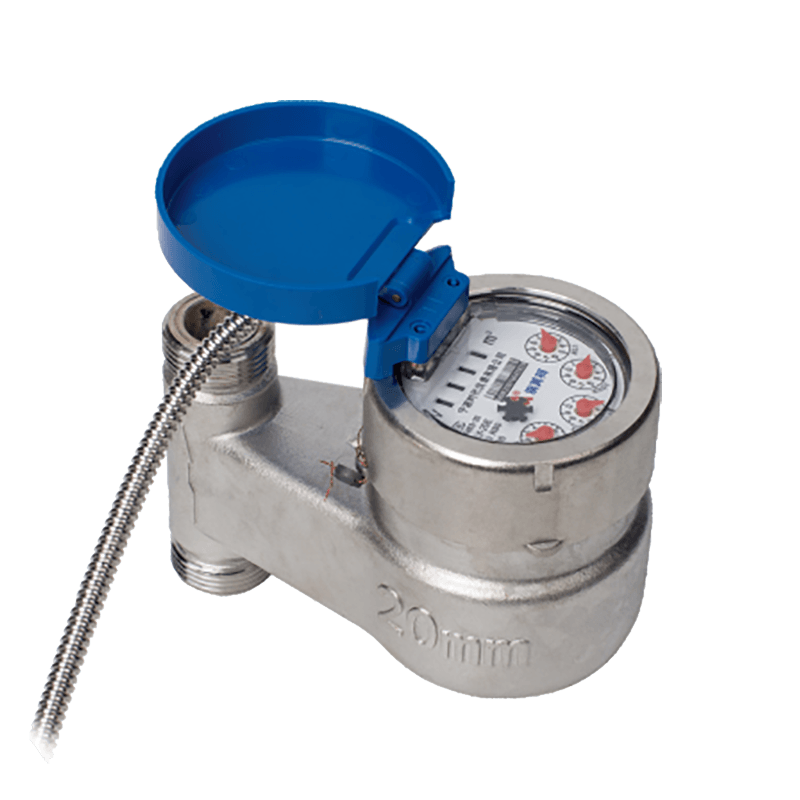

Realizzato con materiali di alta qualità, guscio di rame, guscio di ferro o guscio di corpo in acciaio inossidabile è facoltativo. Disponibile con acqua fredda o calda. Il contatore dell'acqua è installato verticalmente. Le letture di precisione possono essere fatte a decine di litri. Elevata precisione (R160). Leggi il contatore regolarmente. Livello di protezione elevato: IP68. Il misuratore non ha una batteria integrata e può essere letto immediatamente dopo essere stato acceso. Progettazione del consumo di energia ultra-bassa. Metodo di comunicazione M-BUS o RS485 è facoltativo. Elevata resistenza alle interferenze della luce. Segnalare in modo proattivo informazioni sui guasti del sensore e informazioni sullo stato della batteria.
Dettagli
R≥100, livello di temperatura: l'acqua fredda non deve essere superiore a 30 ℃ (l'acqua calda non deve essere superiore a 90 ℃) e non inferiore a 0 ℃. Livello di pressione dell'acqua: mappa 10bar.
Applicazione
Registra la quantità totale di acqua che scorre attraverso la pipeline dell'acqua del rubinetto
Errore massimo consentito
Q1≤q Q2≤q≤q4 ± 2% Temperatura dell'acqua: la temperatura di lavoro per un contatore dell'acqua fredda tra 0 ℃ e 30 ℃. Pressione: ≤1 MPa Parametri di base Livello di temperatura: T30 Livello di pressione: mappa 10 Perdita di pressione: △ P63 Livello di sensibilità del campo di flusso a monte: U10 Livello di sensibilità del campo di flusso a valle: D5 Tasso di trasferimento 1200 bps, 2400bps, 4800bps, 9600bps. Distanza di comunicazione 300 m. Corrente di lavoro M-BUS (1.0-1.3) MA, rs485 (0,6-0,8) MA. Tensione di lavoro DC36V (M-BUS), DC12V-24V (rs485) non supporta l'alimentazione a lungo termine. Tempo minimo di archiviazione dei dati Illimitato. Connessione Standard M-Bus (connessione del cavo a 2 core senza polarità); standard RS485 (connessione del cavo a 4 core, inclusi due core per l'alimentazione e altri due core per la lettura del segnale di alimentazione solo durante la lettura dei dati). Materiale a filo M-BUS Utilizzare il cavo parallelo RVV2X (0,5-1mm²) Due core, RS485 Utilizzare il filo di schermatura RVV4X (0,5-1mm2) La resistenza del filo non superiore a 6Ω per 100 metri. Errore di conversione elettromeccanica ≤ ± 1 valore dell'indice di conversione minimo. Protocollo di comunicazione Protocollo di comunicazione Modbus o cliente specificato. ● Il contatore dell'acqua deve essere installato verticalmente, con la superficie di lettura verso l'alto e la direzione della freccia è la stessa della direzione del flusso d'acqua. ● La tubazione deve essere scaricata prima di installare il contatore dell'acqua. ● Il contatore dell'acqua deve essere installato in un ambiente asciutto e facile da mantenere, si consiglia l'installazione in una scatola del misuratore d'acqua dedicato. ● Le valvole devono essere installate all'ingresso e all'uscita del contatore dell'acqua. Condizioni di utilizzo Parametro elettrico
Requisiti di installazione
