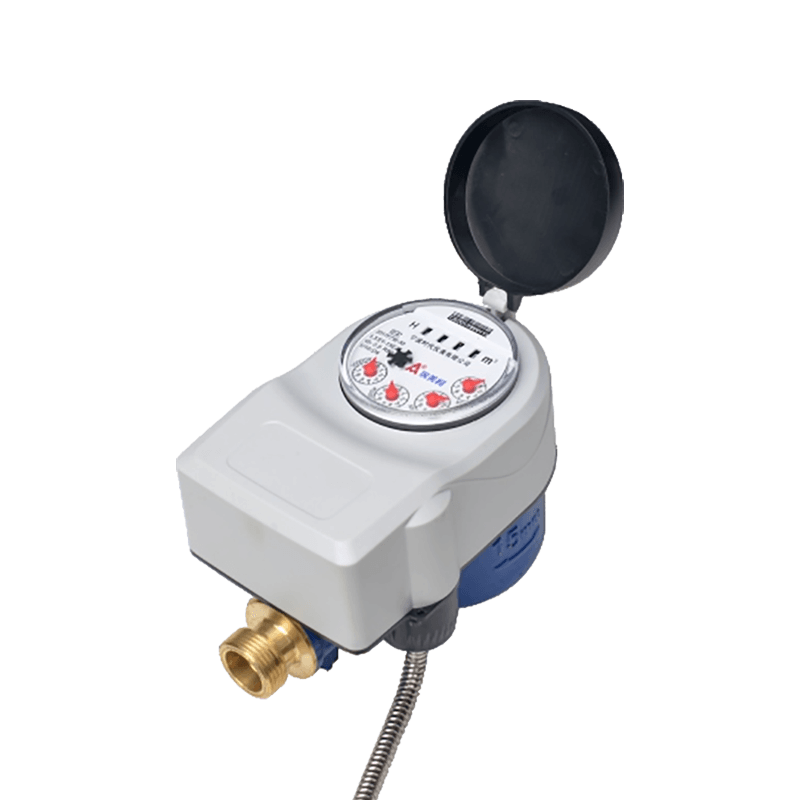

Realizzato con materiali di alta qualità, il guscio di rame viene utilizzato per DN15-DN32 e il guscio di ferro viene utilizzato per DN40 e superiore. Disponibile con acqua fredda o calda. Le letture di precisione possono essere fatte a decine di litri. Elevata precisione (R160). Leggi il contatore regolarmente. Livello di protezione elevato: IP68. Il misuratore non ha una batteria integrata e può essere letto immediatamente dopo essere stato acceso. Progettazione del consumo di energia ultra-bassa. Metodo di comunicazione M-BUS o RS485 è facoltativo. Elevata resistenza alle interferenze della luce. Segnalare in modo proattivo informazioni sui guasti del sensore e informazioni sullo stato della batteria.
Dettagli
Un misuratore d'acqua intelligente installa un dispositivo sensore all'interno del pann
R≥100, livello di temperatura: l'acqua fredda non deve essere superiore a 30 ℃ (l'acqua calda non deve essere superiore a 90 ℃) e non inferiore a 0 ℃. Livello di pressione dell'acqua: mappa 10bar.
Applicazione
Registrare la quantità totale di acqua che scorre attraverso la pipeline dell'acqua del rubinetto.
Caratteristica
● Struttura del quadrante a secco, facile da leggere e mantenersi puliti a lungo.
● Adottare la tecnologia di lettura diretta passiva foto-elettronica.
● Il volume dell'acqua può essere controllato controllando l'interruttore della valvola attraverso il terminale.
Condizioni di utilizzo
● Temperatura dell'acqua: la temperatura di lavoro per un contatore dell'acqua fredda tra 0 ℃ e 30 ℃, per un contatore dell'acqua calda non superiore a 90 ℃.
● Pressione: ≤1 MPa
Errore massimo consentito
Q1≤q Q2≤q≤q4 ± 2% Livello di temperatura: T30 Livello di pressione: mappa 10 Perdita di pressione: △ P63 Livello di sensibilità del campo di flusso a monte: U10 Livello di sensibilità del campo di flusso a valle: D5 ● Il contatore dell'acqua deve essere installato orizzontalmente, con la superficie di lettura verso l'alto e la direzione della freccia è la stessa della direzione del flusso d'acqua. ● La tubazione deve essere scaricata prima di installare il contatore dell'acqua. ● Il contatore dell'acqua deve essere installato in un ambiente asciutto e facile da mantenere, si consiglia l'installazione in una scatola del misuratore d'acqua dedicato. ● Le valvole devono essere installate all'ingresso e all'uscita del contatore dell'acqua ● Distanza di comunicazione: 300 m. ● Tensione di lavoro: alimentazione DC36V (M-BUS) NotsupportLong-Tem. ● Minimo di dati di dati: illimitato. ● CONNEZIONE: standard M-BUS, connessione del cavo a 2 core senza polarità. ● Materiale del filo: M-bus Usa RVV2X (0,5-1 mm²) Cavo parallelo a due core o due cavi schermati al nucleo, la resistenza del filo non supera il 6Q per 100 metri. ● Errore di conversione elettromeccanica: ≤ ± 1 valore dell'indice di conversione minima. ● Protocollo di comunicazione: cliente specificato. ● Alimentazione: richiesto solo durante il funzionamento. Modalità Diametro nominale Nome prodotto Lxsy-15e ~ 4oe 15 mm ~ 40 mm Misuratore di acqua remoto controllato dalla valvola LXLY-50 ~ 300 50mm ~ 300 mm Misuratore di acqua remoto controllato dalla valvola LXSDY-15 ~ 20 (singolo jet) 15 mm ~ 20 mm Misuratore di acqua remoto controllato dalla valvola Parametri di base Requisiti di installazione Parametro elettrico
